Автобусни машини

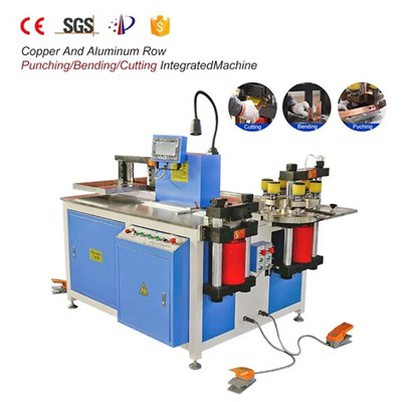

Машината има три обработващи единици: пробиване, срязване и огъване и се контролира от немски Siemens plc. Основната му функция е да обработва медни и алуминиеви шини с различни спецификации. Трябва само да изберете съответния обработващ блок, за да завършите бързо и лесно да завършите различни обработки на медни и алуминиеви шини.

Изпрати запитване

Описание

Параметър на продуктите

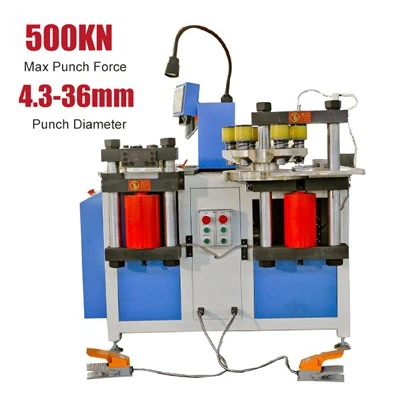

DSMX -803 Параметрите на оборудването на ESK Busbar Machines:

Номинална сила (KN): 800

Удари умира. Обхват (mm): rep4.3~ф36

Макс. Дебелина (mm): 20

Макс. Ширина (мм): 300

Макс. Дебелина на срязване (mm): 20

Макс. Ширина на срязване (mm): 300

Макс. Хоризонтална ширина на огъване (mm): 300

Макс. Хоризонтална дебелина на огъване (mm): 20

Макс. Вертикален размер на огъване (mm): 10 × 100

Мощност (KW): 3 × 7,5kW

Прецизност на огъване (степен): ± 1 градус

Повторете прецизността на огъване (степен): ± 0. 3 градуса

Номинално напрежение: 380V

Външно измерение (mm): 2050 × 1600 × 1650

Общо тегло (кг): 2100

Подробности за продуктите

& Станция за срязване:
Структурни предимства: Медната станция за срязване на шината приема двойна колона с голям маслен цилиндър конструкция, с плоско напречно сечение, без отпадъци, без бури, без срутени ъгли, интегрирана структура на коване, оптимизиран стрес и без деформация след дългосрочна употреба.
Технология на острието: Горните и долните остриета са инсталирани вертикално и успоредни, а разрезът е гладък и без удар.
Капацитет на срязване: Може ли срязване с дебелина 20 мм и 300 мм широки медни\/алуминиеви шини.

cut

& Станция за пробиване:
Съвместно производство и ефективно производство на много станции: Станцията за пробиване може да работи паралелно със срязване, огъване и други станции, а процесите са независими и не пречат помежду си, което значително съкращава цикъла на обработка.
Дизайн на гарата:
Библиотека на станцията на кулата: Интегрираната от шест станции кула приема пластично желязо, за да подобри концентричността на формата, да удължи живота и да промени формата ефективно и удобно.
Убийствена плесен:
Персонализиране: Поддържа персонализиране на различни форми като кръг, дупка на талията, квадратна дупка със специална форма и др.;
Високо качество: Избрана е стомана на инструмента CR12MOV, която е с висока твърдост, устойчива на износване и издръжлива;
Лесен за поддръжка: Горният удар е разглобяем, лесен за подмяна и намалява разходите за употреба.

punch

& Затворена станция за огъване
Лесен за работа и точен при измерване. Workbench има вграден стоманен владетел, който може бързо да измери размера на шината и да подобри ефективността на работната работа.
Снабден с интелигентна система за ЦПУ, CNC екранът е поставен директно по -горе за лесна работа и гледане. Въведете дебелината на шината, височината, дължината и други параметри, а системата автоматично изчислява шест ъгъла на огъване като L-тип, U-тип и Z-тип, което е ефективно и точно.
Поддържа множество методи на огъване като плоско огъване, вертикално огъване, U-тип и Z-тип. Замяната на формата може също така да реализира специални процеси като релеф и натискане на терминал, които могат гъвкаво да отговарят на различни сложни нужди за обработка.

Vertical bending mold

Horizontal bending mold

Twisting Mould

& Хидравлична станция
Нашата хидравлична станция на машината за обработка на шината е оборудвана с 3 чисти медни двигателя, 3 соленоидни клапана, 3 маслени помпи, измерватели на нивото на маслото и регулиращи налягането клапани. Той има стабилна мощност, гъвкава и безопасна работа. Независимо дали става въпрос за обработка на тежко натоварване или фина настройка, тя може да осигури надеждна поддръжка за производството на шини!

Hydraulic Oil Pump
