CNC Copper Bending Machine

Обновената синя затворена машина за преработка на медни шини спестява време и усилия. Удрящият матрица може да пробие 5, 000 дупки непрекъснато без никакъв провал, със скорост 0. 2 мин\/дупка. Диаметърът на минималния отвор е φ3.2, а максималният диаметър на отвора е φ3 0. Огъването на единицата приема Siemens PLC система с точност ± 0,5 градуса. Инструкциите на системата могат да бъдат предоставени в английски, руски, виетнамски и други версии.

Изпрати запитване

Описание

Описание на продуктите

►Основни характеристики на производителността:Модел: DSMX -303 ESK-B

CNC Copper Bending Machine е патентован продукт, независимо разработен от нашата компания. Иновативният му дизайн носи революционни пробиви в областта на обработката на мед и алуминиева шина. Основната му функция е ефективно да обработва медни и алуминиеви шини с различни спецификации. Потребителите трябва само да превключват съответната станция за обработка, за да реализират лесно интегрираната обработка на срязване, пробиване и огъване на мед и алуминиеви ленти, като значително подобрява ефективността на производството и точността на обработка.

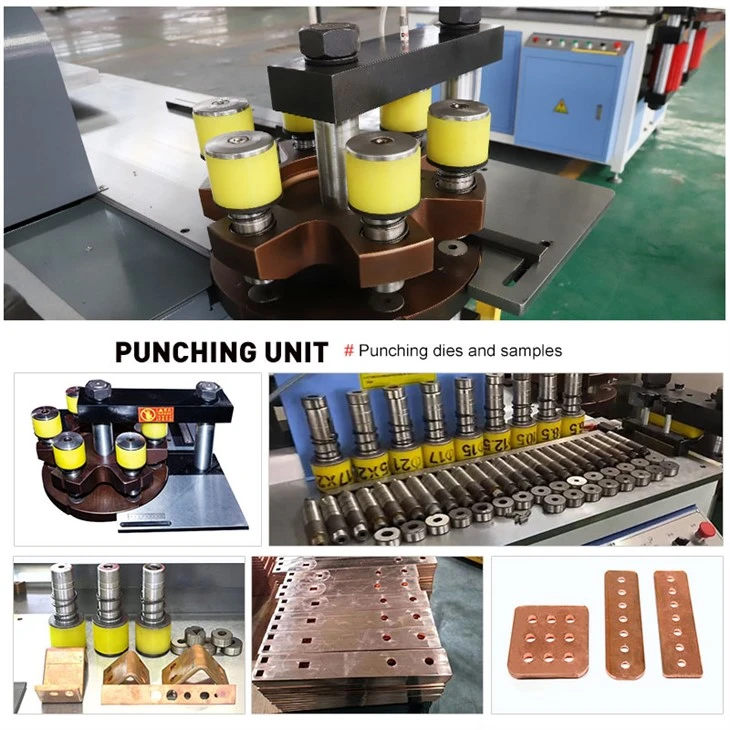

⑴ По отношение на структурния дизайн, срязващото устройство приема неразделна структура с научна и разумна сила, за да гарантира, че оборудването остава стабилно и не се деформира при срязване на медната лента; Ударният блок е оборудван с библиотека от плесени от кули, която може да побере осем комплекта от форми за пробиване, за да отговори на разнообразни нужди за обработка; Технологията на ъгъла на огъване на CNC на огъване е лесна за работа и има изключително висока точност. В допълнение, уникалният дизайн на двуслойния Workbench осъзнава синхронната работа на три станции, без да се намесва помежду си, като допълнително оптимизира производствения процес.

Bending-machine-cnc

⑵ По отношение на техническата конфигурация, оборудването е оборудвано със система за управление на PLC, която работи стабилно и точно, за да гарантира надеждността на процеса на обработка; Освен това е оборудван с автоматична система за пълнене на масло и източване, за да намали разходите за поддръжка на работната работа и да удължи експлоатационния живот на оборудването. Независимо дали в областта на електричеството, производството на електричество или новата енергия, CNC Copper Bending Machine може да се превърне в идеален избор за подобряване на ефективността на производството със своята висока ефективност, прецизност и интелигентност.

PLC-control-system-1

Предимства на хардуера на оборудването

(1) Първият слой от голяма плоча се сгъстява с 20 мм, а плотът има силен капацитет на лагера

(3) Твърдият вал φ60 е втвърден при висока температура и твърдостта достига над 55, което е по-устойчиво на износване

(5) Налягането на срязване се увеличава с 50 тона маслен цилиндър (голяма сила на срязване и плоско напречно сечение)

(2) Вторият слой от голяма плоча се сгъстява с 35 мм

(4) Незадължително е пластичната желязна кула с шест или осем станции,Грамофон: 400*47*135 мм, цилиндър за пробиване: общ диаметър 150 мм

(6) Голямата рамка на оборудването използва квадратни тръби 60*60*5 (mm), които са силни и стабилни

(7)Налични услуги въз основа на нуждите на клиента

Промяна на размера, цвета, логото, двигателя, езика, който обслужваме клиентите по целия свят.

Доставени аксесоари

# CNC Copper Bending Machine

Инструменти за пробиване: φ7 ,, φ9, φ11, φ13, φ17, φ21, φ13 × 18, φ17 × 21
Инструмент за вертикално огъване: R80
Хоризонтални инструменти за огъване: R3, R5, R10
U Typy Feeding Tool: Twist умира
Маслен пълнител, вътрешен шестоъгълник; уплътняване на хидравличната система
Превключватели на краката, ограничени превключватели
Игла за пробиване на местоположение, магнитен блок за местоположение, ядро на предпазител

► Определено въведение в метода на позициониране на пробиващия блок

1. Позиция на позициониране на ПИН

Позиционирането на щифтовете правят производството и обработката по -точно

2. Позициониране на линий-скорост

Станцията за пробиване е оборудвана с двупосочно устройство за позициониране, което е подходящо за производство на фабрично партиди и може да постигне механично двупосочно позициониране на оста x и y-ос

3.Лазерно позициониране
Маркирането е точна, интуитивна, практична, стабилна, лесна за работа и подобрява ефективността на работната работа
